■ 產品描述

傳統等離子、火焰切割

煙塵大、精度低，難加工小孔且效率低

常規激光切管機受卡盤夾持能力限制

難以加工大管徑厚壁管材

滬工

憑借65年管道相貫線切割機制造經驗

結合先進激光控制技術

全新推出激光相貫線切割機產品

選擇滬工激光相貫線的8大理由

激光切割精度更勝一籌

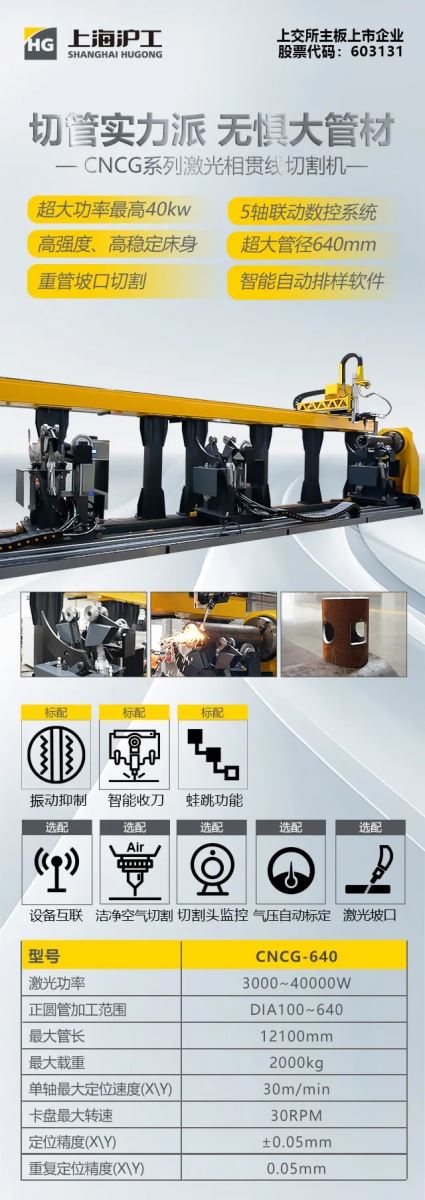

滬工CNCG系列激光相貫線管材切割機具備相貫孔切割和坡口切割功能，配備了專為切管和坡口切割開發的切割頭，最高功率可達40KW。

高效坡口切割
可實現了±45°坡口的精準切割，改變直切模式，高效完成V型、K型、X型等多種坡口的切割需求。除直切模式外，還可精確切割、相貫孔、馬鞍口、相交、弧形口及V型Y型焊接坡口等多種特征。

采用了先進的自動對焦系統，可以自動調整焦距與切割速度調整，確保坡口尺寸與形狀準確無誤，切割斷面光滑細致。讓切割生產更加精準、高效，引領行業新高度！

復雜切割 游刃有余
高精度切割：
通過5軸聯動數控系統，可以實現復雜輪廓精確切割，可以在大管上精確的切割出投影輪廓為正圓的小孔，非常適合管件之間的貫穿焊接。

功率范圍：3kW-40KW，具有廣泛的材料加工適應性，可以輕松應對各種不同材質的切割需求。無論您需要切割的是薄鋼板、厚鋼板、不銹鋼板，還是鋁板等材料，都能為您提供穩定、高效的切割效果。

智能過程監控：

由于激光功率極高，本機所搭配之切割頭具有切割過程自動監控功能，并于系統聯動，能對加工過程中的光學鏡片污染、噴嘴碰撞等異常進行快速反應，使得加工過程中的穩定性、安全性進行大大提高。

大載重設計應對大型結構件

高負載承載：

最大載重可達2000kg，

大管徑切割：

正圓管加工范圍100-640mm，滿足大直徑長工件的精確切割需求。

超厚切割：

切割厚度范圍3-40mm，覆蓋各種大管徑管材的切割需求。

穩定如磐 經久耐用

高剛性高精度移動橫梁：精細設計的輕量化結構使用優質碳素鋼焊接而成，經過退火處理，粗精兩道工序加工而成，打造出高剛性、高精度、低重量的移動橫梁。長期高負荷切割依然保持卓越的性能和精度，確保每一次切割都準確無誤。

高強度、高穩定床身：采用科學的工藝設置和高精度的加工手段，一次裝夾完成所有加工面，有效減少定位累計誤差。解決了焊接和加工產生的應力問題，提高了機床的穩定性，保證了切割的精確性和一致性。讓生產更加穩定可靠，無需擔心設備性能下降。

液壓托架支撐裝置：通過高承載的伺服液壓系統驅動管材支撐托架，載重高、耐沖擊，并可自動匹配管材直徑，大大提高重管加工過程中的自動化水平，解決用戶痛點，省力快捷。

高效驅動 精準控制

精確傳動與控制：通過高精度的伺服電機、減速機和齒輪齒條組合，確保了在整個調速范圍內都能獲得極佳的傳動特性。

穩定可靠：采用高品質的進口伺服電機和德國減速機，以及精密的齒條與齒輪，保證了系統的穩定性和可靠性。即使在長時間、高強度的工作環境下，系統也能保持穩定的性能，減少故障率。

高效性能：減速機和齒輪齒條的高效傳動，使得整個系統能夠在短時間內快速、準確地達到所需位置，從而大大提高工作效率。

五軸聯動RTCP功能：區別于傳統加工方式，本機不再依賴于機械裝置處理刀尖基準轉換的問題，而是通過RTCP算法及A\B軸插補配合實現五軸聯動復雜口型切割，加工精度和效率大大提高，同時極大減少切割過程中可能產生的干涉問題。

智慧切割 高效生產

配備強大的智能套料系統，滬工CNCG系列提供了切管排版、零件導入、陣列、共邊、排序、工藝補償等多項功能，優化了加工過程，提高了材料利用率和加工效率，使生產更加智能、高效。

客戶現場表現優異

滬工CNCG系列激光相貫線切割機在應對大厚管切割時，展現出了游刃有余的卓越性能，贏得了客戶的廣泛贊譽。客戶反饋，這款機器不僅能夠高效、精準地完成大厚管的切割任務，而且操作簡便、維護方便，為生產帶來了極大的便利和效益。

全流程跟蹤服務無后顧之憂

上海滬工專業調試和售后服務團隊在售前為您提供技術指導和方案策劃，售后為您提供免費追蹤教學。強大售后服務團隊和快速響應速度，以及定期的售后回訪和維護，確保您的機器始終保持最佳狀態，讓您的生產無憂。

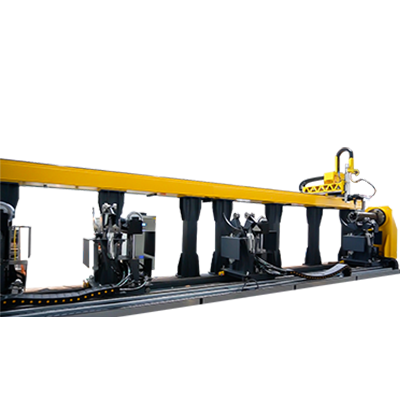

滬工CNCG系列激光相貫線切割機

以其高效、精準、強大的切割性能，

成為重工業管材切割領域的卓越解決方案。

無論您身處建筑、船舶制造

還是電力石化行業，

滬工CNCG系列

都能為您提供量身定制的切割方案，

確保滿足您的各種需求。
